7V01

Цельная твердосплавная фасонная фасочная фреза, 60° и 90°, 3—4 зуба. Без возможности засверливания.

Основное применение

p Углеродистая и легированная сталь
m Нержавеющая сталь
n1 Сплавы на основе алюминия

Возможное применение

k Чугун
n3 Сплавы на основе меди
s Суперсплавы и титан (жаропрочные сплавы)

Покрытие

TiAlN

Тип хвостовика

цилиндрический

Форма режущей части

конус

Зубья

3 зуба, постоянный шаг, с перекрытием центра
4 зуба, постоянный шаг, с перекрытием центра

Угол подъема спиральной канавки

Единицы измерения — мм

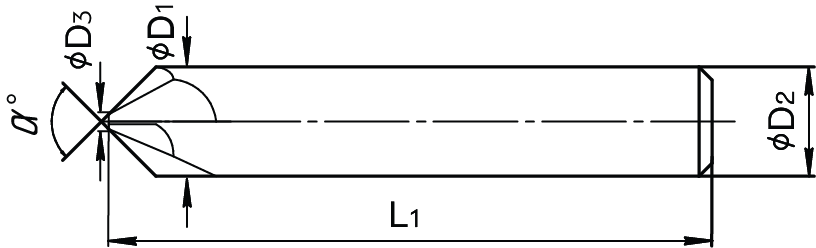

Обозначение	α°	D₁	D₂	D₃	L₁	a_p	Z	Форма
7V01D010X39V60		1	3	0,12	39		3	B
7V01D010X39V90		1	3	0,12	39		3	B
7V01D020X39V60		2	3	0,24	39		3	B
7V01D020X39V90		2	3	0,24	39		3	B
7V01D030X39V60		3	3	0,36	39		3	B
7V01D030X39V90		3	3	0,36	39		3	B
7V01D040X50V60		4	4	0,48	50		4	B
7V01D040X50V90		4	4	0,48	50		4	B
7V01D060X50V60		6	6	0,72	50		4	B
7V01D060X50V90		6	6	0,72	50		4	B
7V01D080X63V60		8	8	0,96	63		4	B
7V01D080X63V90		8	8	0,96	63		4	B
7V01D100X72V60		10	10	1,2	72		4	B
7V01D100X72V90		10	10	1,2	72		4	B
7V01D120X73V60		12	12	1,44	73		4	B
7V01D120X73V90		12	12	1,44	73		4	B
7V01D160X80V60		16	16	1,92	80		4	B
7V01D160X80V90		16	16	1,92	80		4	B
