7MF02

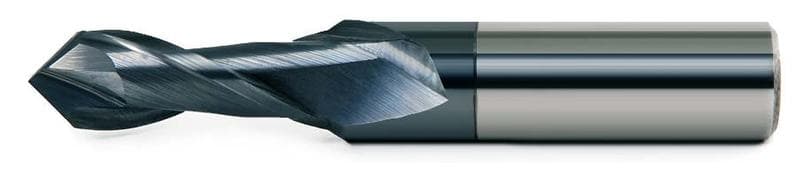

Цельный твердосплавный многофункциональный инструмент, угол в торце 40°, 60°, 90°, 100° и 120°, 2 зуба, средней длины.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
- s Суперсплавы и титан (жаропрочные сплавы)
Возможное применение
- n1 Сплавы на основе алюминия
- n3 Сплавы на основе меди
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма режущей части
- конус
Зубья
- 2 зуба, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
30°

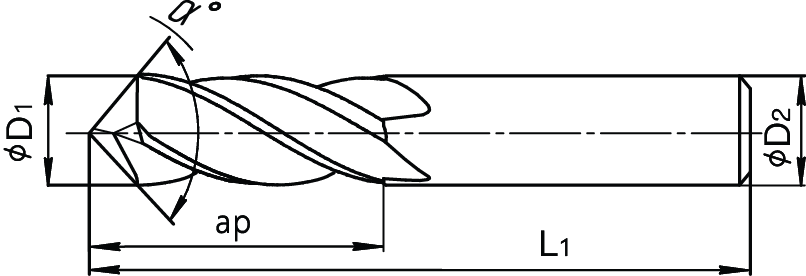

Единицы измерения — мм
| Обозначение | D1 | D2 | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|
| 7MF02D010X39H3V... | 1 | 3 | 39 | 2 | 2 | B |
| 7MF02D012X39H3V... | 1,2 | 3 | 39 | 2 | 2 | B |
| 7MF02D014X39H3V... | 1,4 | 3 | 39 | 3 | 2 | B |
| 7MF02D015X39H3V... | 1,5 | 3 | 39 | 3 | 2 | B |
| 7MF02D016X39H3V... | 1,6 | 3 | 39 | 3 | 2 | B |
| 7MF02D018X39H3V... | 1,8 | 3 | 39 | 4 | 2 | B |
| 7MF02D020X39H3V... | 2 | 3 | 39 | 4 | 2 | B |
| 7MF02D022X39H3V... | 2,2 | 3 | 39 | 4 | 2 | B |
| 7MF02D024X39H3V... | 2,4 | 3 | 39 | 5 | 2 | B |
| 7MF02D025X39H3V... | 2,5 | 3 | 39 | 5 | 2 | B |
| 7MF02D026X39H3V... | 2,6 | 3 | 39 | 5 | 2 | B |
| 7MF02D030X50H3V... | 3 | 3 | 50 | 6 | 2 | B |
| 7MF02D030X50H4V... | 3 | 4 | 50 | 6 | 2 | B |
| 7MF02D040X50H4V... | 4 | 4 | 50 | 8 | 2 | B |
| 7MF02D040X50H5V... | 4 | 5 | 50 | 8 | 2 | B |
| 7MF02D050X50H5V... | 5 | 5 | 50 | 10 | 2 | B |
| 7MF02D050X50H6V... | 5 | 6 | 50 | 10 | 2 | B |
| 7MF02D060X60H6V... | 6 | 6 | 60 | 12 | 2 | B |
| 7MF02D060X63H8V... | 6 | 8 | 63 | 12 | 2 | B |
| 7MF02D080X72H10V... | 8 | 10 | 72 | 16 | 2 | B |
| 7MF02D080X75H8V... | 8 | 8 | 75 | 16 | 2 | B |
| 7MF02D100X72H10V... | 10 | 10 | 72 | 20 | 2 | B |
| 7MF02D100X73H12V... | 10 | 12 | 73 | 20 | 2 | B |
| 7MF02D120X73V... | 12 | 12 | 73 | 23 | 2 | B |
| 7MF02D160X92V... | 16 | 16 | 92 | 32 | 2 | B |
| 7MF02D200X104V... | 20 | 20 | 104 | 38 | 2 | B |
