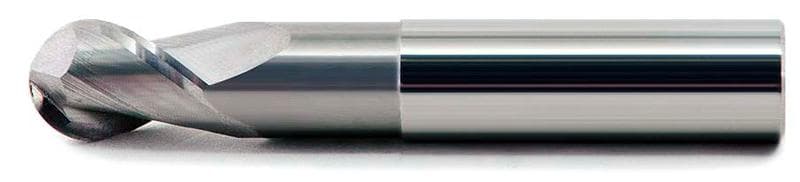

1S172

Цельная твердосплавная сферическая концевая фреза, 2 зуба, со средней режущей частью, с заниженной шейкой.

Основное применение

n1 Сплавы на основе алюминия

Возможное применение

n3 Сплавы на основе меди

Покрытие

PurePolish (полировка)

Тип хвостовика

цилиндрический

Форма торца

сферический торец

Зубья

2 зуба, постоянный шаг, с перекрытием центра

Угол подъема спиральной канавки

37.5°

Единицы измерения — мм

Обозначение	D₁	D₂	D₃	R	L₁	L₂	a_p	Z	Форма
1S172D010	1	4	1	0,5	50	7	4	2	A
1S172D010X60	1	4	1	0,5	60	11	4	2	A
1S172D015	1,5	4	1,5	0,75	50	8	5	2	A
1S172D015X60	1,5	4	1,5	0,75	50	13	5	2	A
1S172D020	2	4	1,9	1	50	9	6	2	A
1S172D020X60H6	2	6	1,9	1	60	15	6	2	A
1S172D025	2,5	4	2,4	1,25	50	9	6	2	A
1S172D025X60H6	2,5	6	2,4	1,25	60	20	6	2	A
1S172D030	3	6	2,7	1,5	60	9	6	2	A
1S172D030X105	3	6	2,7	1,5	105	60	6	2	A
1S172D030X68	3	6	2,7	1,5	68	25	6	2	A
1S172D030X80	3	6	2,7	1,5	80	40	6	2	A
1S172D035	3,5	6	3,2	1,75	60	9	6	2	A
1S172D035X68	3,5	6	3,2	1,75	68	25	6	2	A
1S172D040	4	6	3,7	2	60	12	6	2	A
1S172D040X105	4	6	3,7	2	105	60	6	2	A
1S172D040X68	4	6	3,7	2	68	25	6	2	A
1S172D040X80	4	6	3,7	2	80	45	6	2	A
1S172D050	5	6	4,7	2,5	60	15	8	2	A
1S172D050X105	5	6	4,7	2,5	105	60	8	2	A
1S172D050X68	5	6	4,7	2,5	68	25	8	2	A
1S172D050X80	5	6	4,7	2,5	80	45	8	2	A
1S172D060	6	6	5,7	3	60	18	10	2	B
1S172D060X105	6	6	5,7	3	105	60	10	2	B
1S172D060X150	6	6	5,7	3	150	90	10	2	B
1S172D060X68	6	6	5,7	3	68	40	10	2	B
1S172D070	7	8	6,4	3,5	63	24	12	2	A
1S172D070X75	7	8	6,4	3,5	75	40	12	2	A
1S172D080	8	8	7,4	4	63	24	12	2	B
1S172D080X105	8	8	7,4	4	105	60	12	2	B
1S172D080X150	8	8	7,4	4	150	90	12	2	B
1S172D080X75	8	8	7,4	4	75	40	12	2	B
1S172D090	9	10	8,4	4,5	72	30	15	2	A
1S172D090X81	9	10	8,4	4,5	81	40	15	2	A
1S172D100	10	10	9,4	5	72	30	15	2	B
1S172D100X110	10	10	9,4	5	110	60	15	2	B
1S172D100X150	10	10	9,4	5	150	90	15	2	B
1S172D100X81	10	10	9,4	5	81	40	15	2	B
1S172D120	12	12	11,4	6	73	36	18	2	B
1S172D120X110	12	12	11,4	6	110	60	18	2	B
1S172D120X150	12	12	11,4	6	150	90	18	2	B
1S172D120X83	12	12	11,4	6	83	50	18	2	B
1S172D140	14	14	13,4	7	83	38	20	2	B
1S172D140X100	14	14	13,4	7	100	55	20	2	B
1S172D140X150	14	14	13,4	7	150	90	20	2	B
1S172D160	16	16	15,4	8	92	40	24	2	B
1S172D160X108	16	16	15,4	8	108	60	24	2	B
1S172D160X150	16	16	15,4	8	150	90	24	2	B
1S172D160X215	16	16	15,4	8	215	125	24	2	B
1S172D180	18	18	17,2	9	100	45	28	2	B
1S172D180X110	18	18	17,2	9	110	70	28	2	B
1S172D180X150	18	18	17,2	9	150	90	28	2	B
1S172D200	20	20	19	10	104	45	30	2	B
1S172D200X126	20	20	19	10	126	75	30	2	B
1S172D200X150	20	20	19	10	150	90	30	2	B
1S172D200X215	20	20	19	10	215	125	30	2	B
