1C109

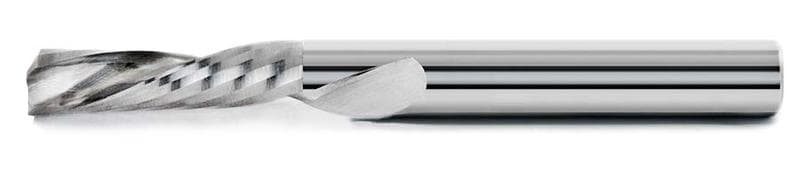

Цельная твердосплавная концевая фреза, 1 зуб, со средней и длинной режущей частью.
Основное применение
- n1 Сплавы на основе алюминия
Возможное применение
- n3 Сплавы на основе меди
Покрытие
PurePolish (полировка)
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро
Зубья
- 1 зуб, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
30°
Единицы измерения — мм

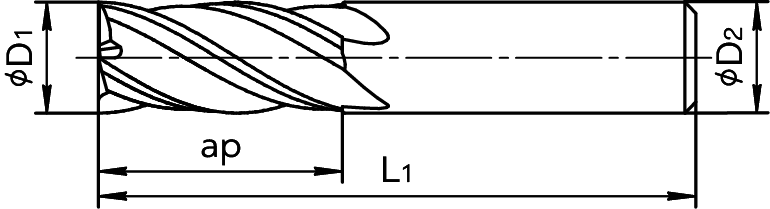

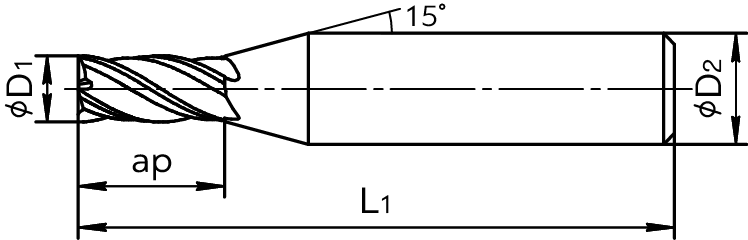

| Обозначение | D1 | D2 | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|
| 1C109D020 | 2 | 4 | 50 | 10 | 1 | A |
| 1C109D030 | 3 | 3 | 50 | 12 | 1 | B |
| 1C109D030X60H6 | 3 | 6 | 60 | 12 | 1 | A |
| 1C109D040 | 4 | 4 | 50 | 15 | 1 | B |
| 1C109D040X60H6 | 4 | 6 | 60 | 15 | 1 | A |
| 1C109D050 | 5 | 5 | 50 | 17 | 1 | B |
| 1C109D050X60H6 | 5 | 6 | 60 | 17 | 1 | A |
| 1C109D060 | 6 | 6 | 60 | 20 | 1 | B |
| 1C109D060X68A27 | 6 | 6 | 68 | 27 | 1 | B |
| 1C109D080 | 8 | 8 | 63 | 20 | 1 | B |
| 1C109D080X75A24 | 8 | 8 | 75 | 25 | 1 | B |
| 1C109D100 | 10 | 10 | 72 | 25 | 1 | B |
| 1C109D100X81A32 | 10 | 10 | 81 | 32 | 1 | B |
| 1C109D120 | 12 | 12 | 73 | 25 | 1 | B |
| 1C109D120X83A32 | 12 | 12 | 83 | 32 | 1 | B |
