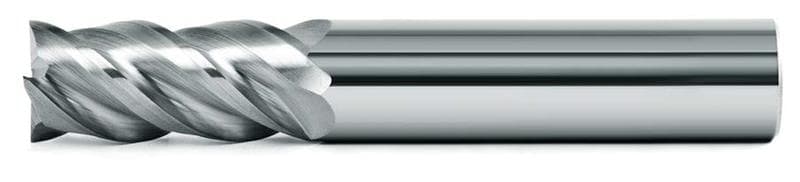

1C106
Цельная твердосплавная концевая фреза, 3 зуба, со средней и удлиненной режущей частью. Универсальная геометрия.
Основное применение
- n1 Сплавы на основе алюминия
- n3 Сплавы на основе меди
Покрытие
PurePolish (полировка)
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Зубья
- 4 зуба, переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
40°~42°
Единицы измерения — мм

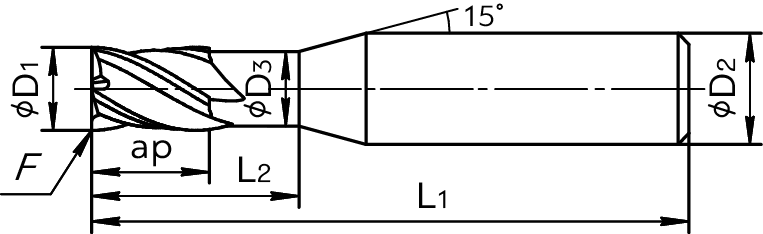

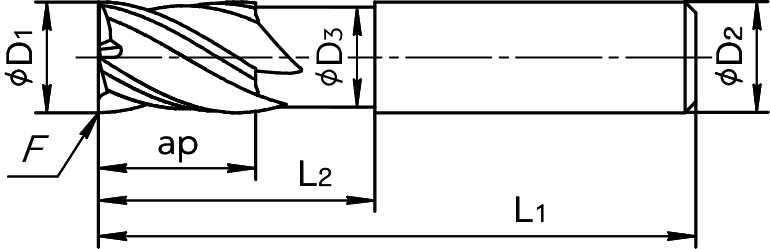

| Обозначение | D1 | D2 | D3 | Fх45° | L1 | L2 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|---|---|
| 1C106D040 | 4 | 6 | 3,7 | - / 0,1 | 60 | 25 | 12 | 4 | A |
| 1C106D050 | 5 | 6 | 4,7 | - / 0,1 | 60 | 25 | 15 | 4 | B |
| 1C106D060 | 6 | 6 | 5,7 | - / 0,15 | 60 | 30 | 18 | 4 | B |
| 1C106D070 | 7 | 7 | 6,4 | - / 0,15 | 63 | 30 | 20 | 4 | B |
| 1C106D080 | 8 | 8 | 7,4 | - / 0,2 | 63 | 30 | 20 | 4 | B |
| 1C106D090 | 9 | 9 | 8,4 | - / 0,2 | 72 | 40 | 25 | 4 | B |
| 1C106D100 | 10 | 10 | 9,4 | - / 0,2 | 72 | 40 | 25 | 4 | B |
| 1C106D120 | 12 | 12 | 11,4 | - / 0,2 | 73 | 40 | 26 | 4 | B |
| 1C106D140 | 14 | 14 | 13,4 | - / 0,25 | 83 | 45 | 32 | 4 | B |
| 1C106D160 | 16 | 16 | 15,4 | - / 0,3 | 92 | 50 | 32 | 4 | B |
| 1C106D180 | 18 | 18 | 17,2 | - / 0,35 | 100 | 55 | 36 | 4 | B |
| 1C106D200 | 20 | 20 | 19 | - / 0,35 | 104 | 60 | 40 | 4 | B |
| 1C106D250 | 25 | 25 | 24 | - / 0,4 | 125 | 75 | 45 | 4 | B |
