1C105

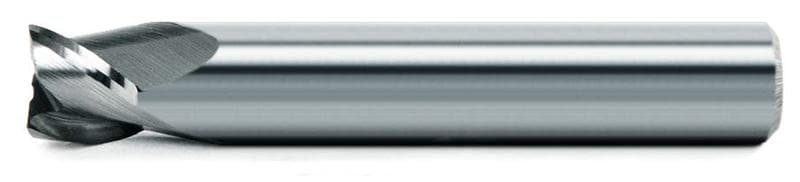

Цельная твердосплавная концевая фреза, 3 зуба, со средней режущей частью и обниженным хвостовиком. С усиленной режущей кромкой, для глубокой обработки.
Основное применение
- n1 Сплавы на основе алюминия
Возможное применение
- n3 Сплавы на основе меди
Покрытие
PurePolish (полировка)
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Зубья
- 3 зуба, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
37.5°
Единицы измерения — мм
| Обозначение | D1 | D2 | Fх45° | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|
| 1C105D030 | 3 | 2,9 | - / 0,1 | 60 | 8 | 3 | A |
| 1C105D030X80 | 3 | 2,9 | - / 0,1 | 80 | 8 | 3 | A |
| 1C105D040 | 4 | 3,8 | - / 0,1 | 60 | 10 | 3 | A |
| 1C105D040X80 | 4 | 3,8 | - / 0,1 | 80 | 10 | 3 | A |
| 1C105D050 | 5 | 4,8 | - / 0,1 | 60 | 12 | 3 | A |
| 1C105D050X80 | 5 | 4,8 | - / 0,1 | 80 | 12 | 3 | A |
| 1C105D060 | 6 | 5,8 | - / 0,15 | 100 | 12 | 3 | A |
| 1C105D070 | 7 | 6,8 | - / 0,15 | 100 | 14 | 3 | A |
| 1C105D080 | 8 | 7,8 | - / 0,2 | 100 | 16 | 3 | A |
| 1C105D090 | 9 | 8,7 | - / 0,2 | 105 | 16 | 3 | A |
| 1C105D100 | 10 | 9,7 | - / 0,2 | 120 | 16 | 3 | A |
| 1C105D120 | 12 | 11,7 | - / 0,2 | 120 | 16 | 3 | A |
| 1C105D140 | 14 | 13,7 | - / 0,25 | 150 | 23 | 3 | A |
| 1C105D160 | 16 | 15,7 | - / 0,3 | 150 | 23 | 3 | A |
| 1C105D180 | 18 | 17,7 | - / 0,35 | 150 | 26 | 3 | A |
| 1C105D200 | 20 | 19,7 | - / 0,35 | 150 | 26 | 3 | A |
